Jauge G1.5

Caractéristiques techniques

Présentation de la jauge G1.5

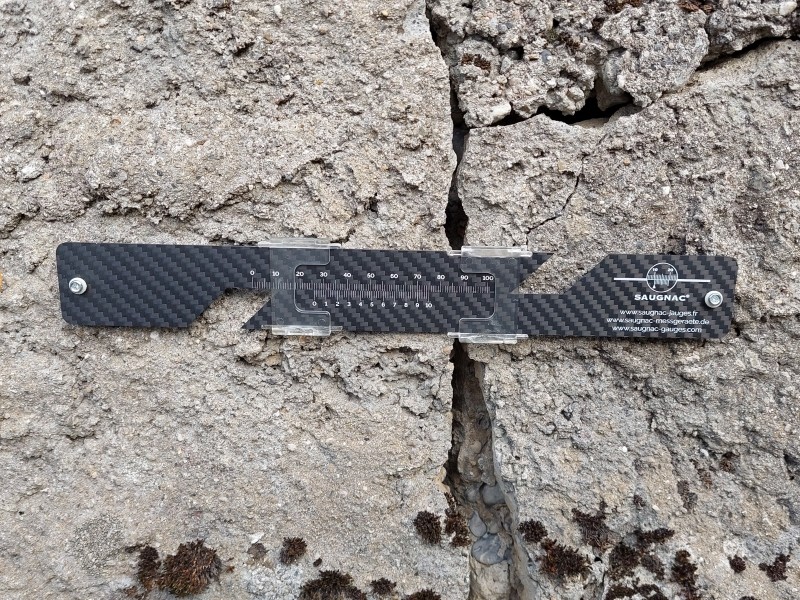

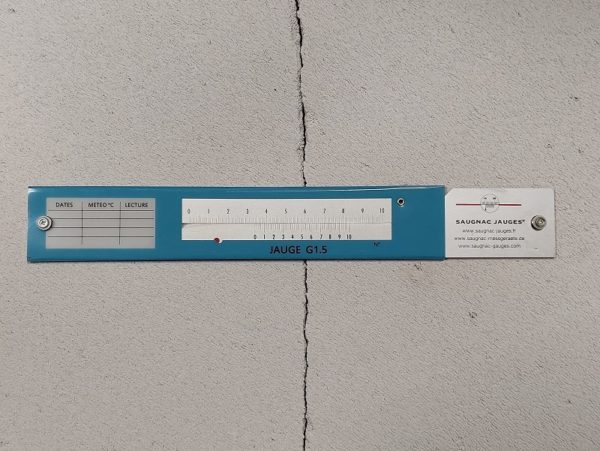

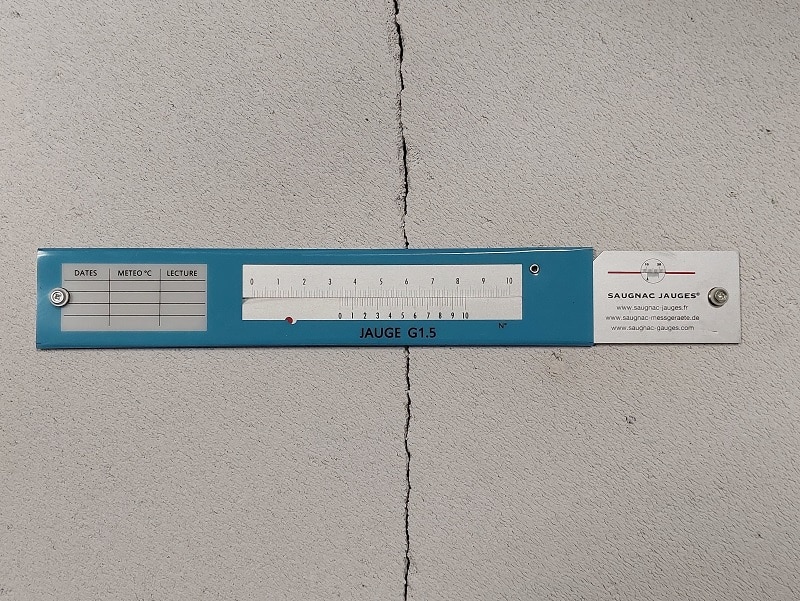

La jauge G1.5 est un instrument de précision conçu pour le suivi et la surveillance de l’écartement des fissures. Elle se distingue par sa conception en carbone et une résolution de 0,02 mm.

Le carbone offre deux avantages majeurs :

1. un très faible coefficient de dilatation (3,5 × 10⁻⁶) annulant l’impact de la variation de la température sur la mesure
2. un matériau inoxydable permettant une longévité accrue

Grâce à sa conception, la jauge G1.5 est réutilisable. La résolution de 0,02 mm permet de suivre des mouvements avec une grande précision. La lecture se fait selon le principe du vernier, utilisé pour toutes les jauges de la famille G1.

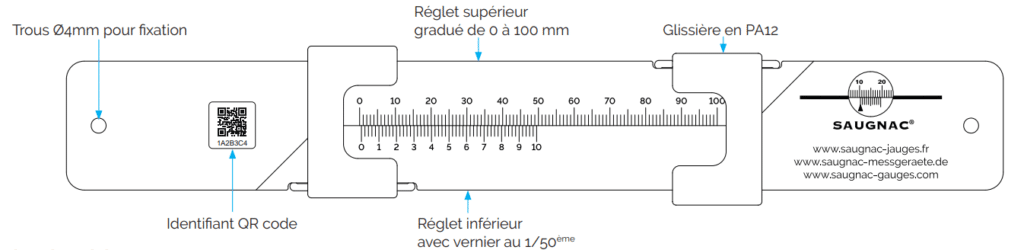

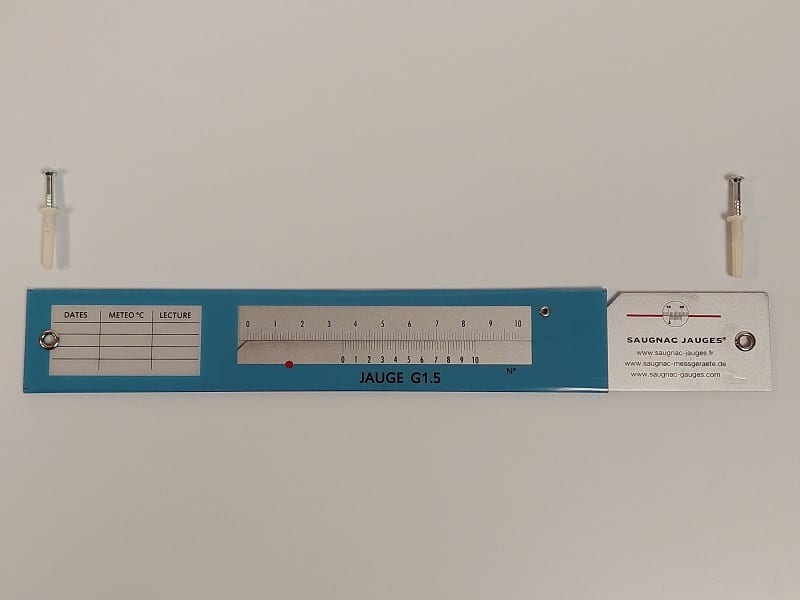

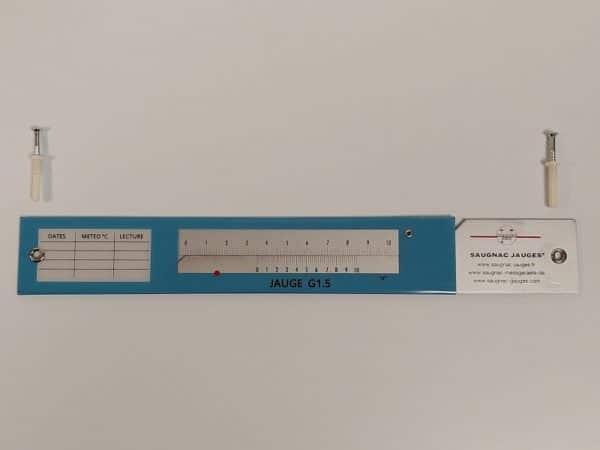

La jauge est constituée de deux réglets en carbone qui coulissent dans des clips en Nylon PA12, un polyamide offrant une excellente stabilité dimensionnelle et une résistance importante aux intempéries. Le marquage est réalisé par tampographie et est insensible aux UV.

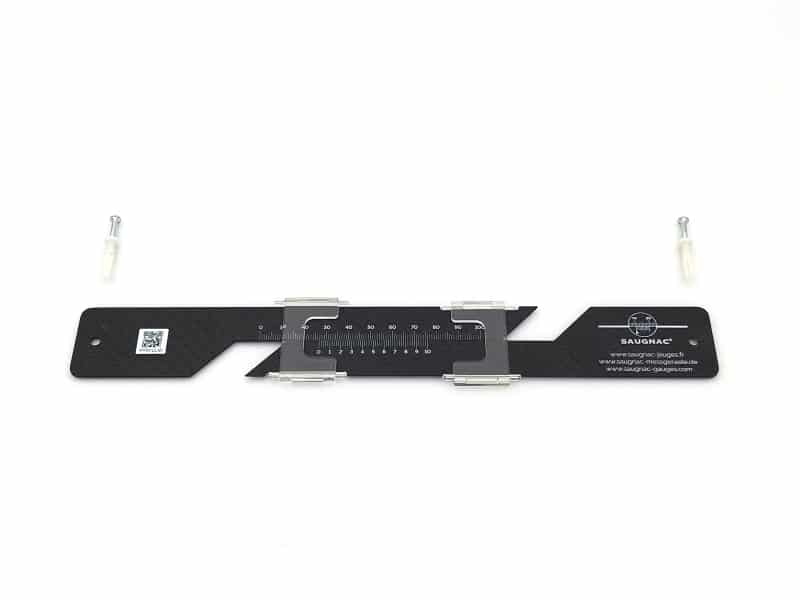

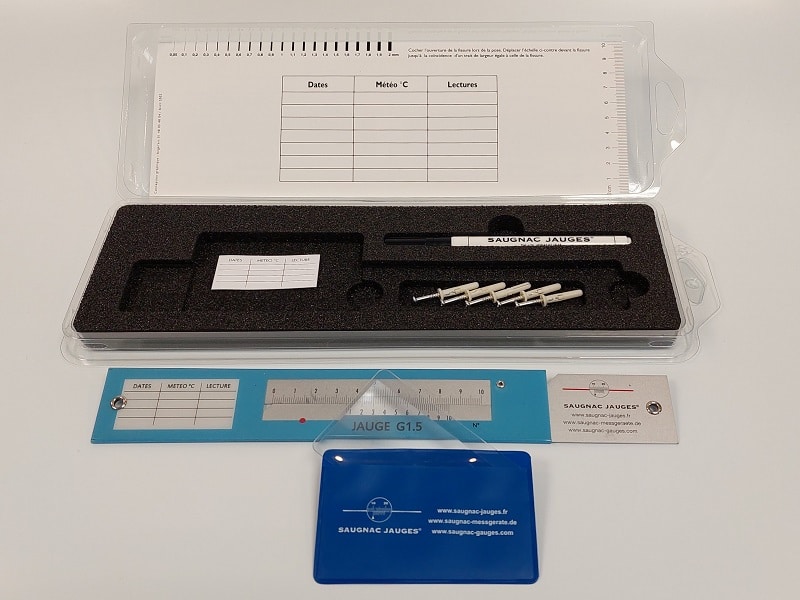

La jauge G1.5 est livrée avec des chevilles à frapper pour réaliser une fixation mécanique. La jauge présente deux trous de Ø 4 mm pour réaliser la fixation. La fixation est réalisée par un montage au travers (l’épaule de la cheville vient par-dessus la jauge).

Chaque jauge G1.5 possède un identifiant unique, sous forme de QR, permettant un suivi via l’application gratuite disponible sur https://saugnac.app. L’application permet
d’enregistrer les mesures et les photos, de les historiser, d’afficher leur évolution sous forme de graphiques et également d’archiver les mesures pour réutiliser la jauge sur un autre site avec un nouveau cycle de mesure.

Principe de lecture

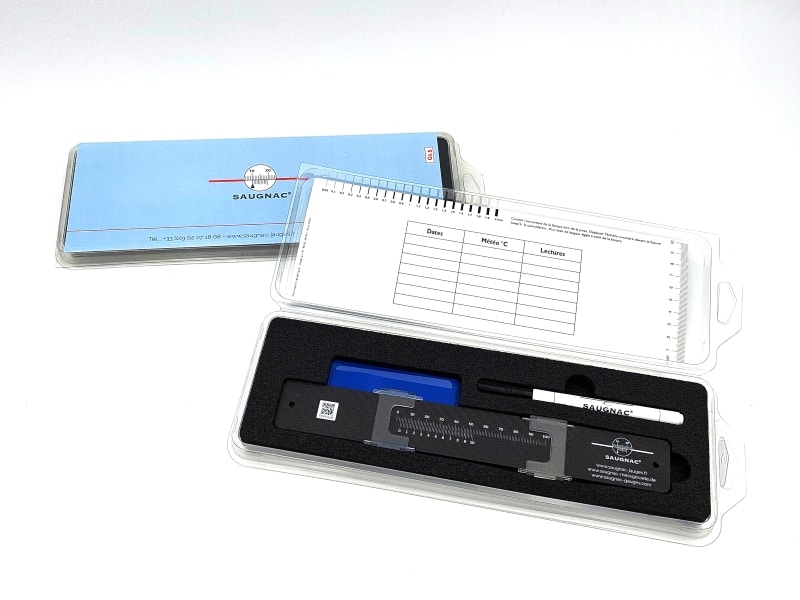

A l’aide de la loupe fournie, procéder à la lecture de la mesure. La division supérieure, graduée de 0 à 100 mm, correspond à l’échelle de mesure. La division inférieure correspond au vernier. Méthode de lecture :

1. Repérer la graduation de l’échelle principale immédiatement à gauche du zéro du vernier. Cette valeur correspond à la mesure en millimètres entiers.
2. Identifier le trait du vernier qui s’aligne avec un trait de l’échelle principale. La position de ce trait indique les décimales à ajouter à la mesure précédente.

Exemples :

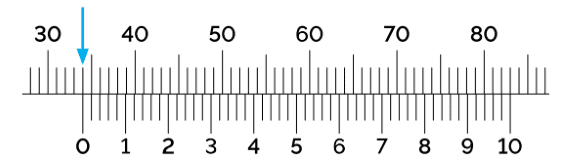

1) Lecture avec cote exacte : 34 mm – Le 0 du curseur correspond exactement à une graduation millimétrique.

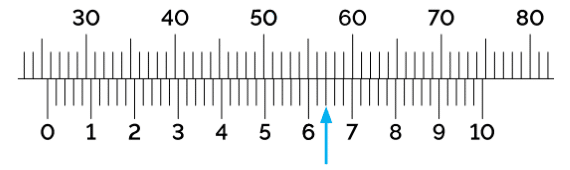

2) Lecture à 0,02mm : 25,64 mm  – Le 0 du vernier se trouve entre deux divisions millimétriques. La division à gauche indique le nombre entier de millimètres : 25 mm – Le trait du vernier 64 (indiqué par la flèche bleue) est aligné avec un trait de l’échelle de mesure. Il faut donc ajouter 64 centièmes
